Sur cet exemple
Vous avez une installation idéal pour recevoir l'analogique actuel.
Comme ses 4 antennes, en commençant par le bas vous avez une antenne VHF canal 05 pour canal +, la 2 eme pour TF1,F2,F3, la 3 eme pour la 5,6, et la derniere en verticale a droite de la photo la Belge vers Tournai.
Plus deux boitiers blanc ou noir aussi.
suis du haut c'est un preampli pour la 5,6 ou la belge aussi
et en bas un coupleur qui rassemble toutes les antennes pour descendre sur un seul cable vers la tele ou vosu retrouverez généralement un boitier brancer sur le secteur 220 et et souvent pri pour un ampli mais en réalité c'est une alimentation qui envoit du 24 volts vial e cable d'antenne pour alimenter le boitier preamplicateur sur l'extérieur de votre mât. ici nous sommes sur l'emetteur de Bouvigny donc signal dès le départ etant proche de celui-ci.
installation standard pour une bonne partie du Nord pas de Calais.

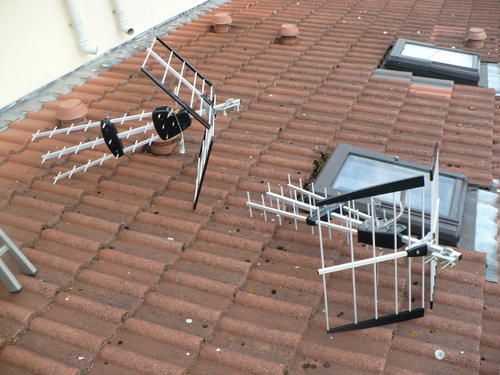

  Ici  choix des nouvelles antennes de marque Télevés DAT 45 large bande c21-69 et de très bonne facture et adaptée à la TNT SD/HD

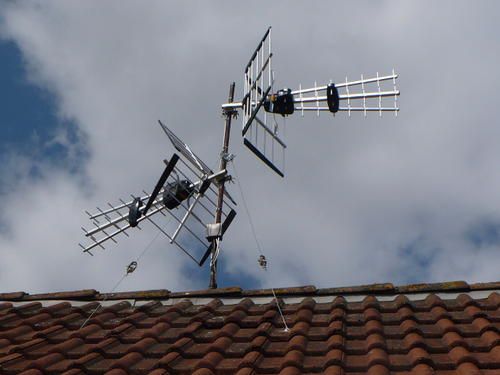

Et voilà le montage
final.
Certes haut de gamme pour les antennes surtout en etant a 10-15 km à vol d'oiseau de Bouvigny  et un renfort du mât tire -fond par des tendeurs en 3 points.
le mât étant encore ne bonne état il n'a pas etait  remplacé.

l'idéal aussi mettre un bon coaxial type 17 VATC faible perte et blindé .
Et logiquement de coloris noir pour l'exterieur car il resiste mieux aux U.V.
Et apres du blanc pour l'intérieur.

Donc, ici la TNT vers Bouvigny antenne à gauche de la photo en horizontale et TNT en verticale à droite de la photo vers Tournai belgique


Partager cet article

Repost 0

commentaires

le tiot 07/01/2010 10:47


bon les antennes sont propres...
mais un montage avec un rotor donnerait un plus..
meme en réception normale avec le numérique un fignolage dans la direction corrige des défautsdus à la propagation des ondes pour le numérique voir se régler sur l'émetteur autre; voir le DX
réel
@+73


HD59 07/01/2010 22:23


aucun interet pour une personne de plus 80 ans qui veut juste que cela fonctionne
