24 mars 2009 2 24 /03 /mars /2009 19:00
voici l'exemple typique d'une installation au départ anlogique sélective la plus courante sur nos régions.

l'idée de base etait de garder l'analogique et y ajoindre la TNT Francaise et Belges.

au départ la TNT fonctionnait mais il manquait des canaux de la TNT du au coupleur et antennes selectives.

il y a sur cette instalel en existant un preampli poua lBelges et la 5,6 analogiques sur Bouvigny C51-C54

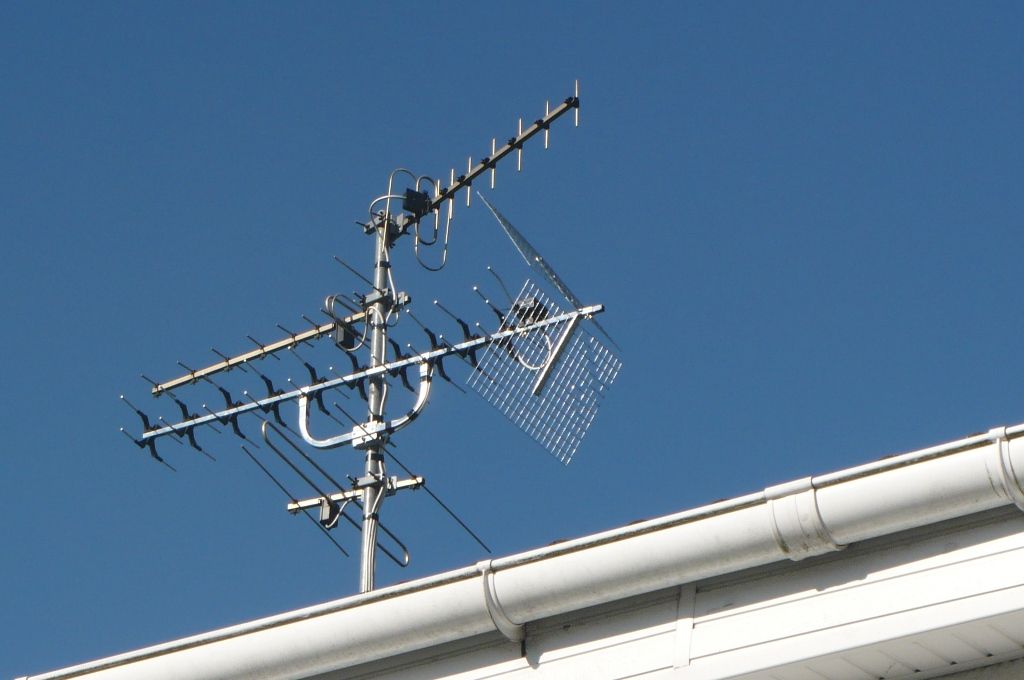

j'ai supprimé l'antenne 1.2.3 canaux suivant c21. c24 c 27  par une antene optex 2000 large bande c21-c69

et j'alimente deux postes de Teles donc en anlogiques et en TNT au choix et sur le salon modifié canal+ syter analogiques vers un decodeur medaimax TNT canal+ le bouquet TNT hertzien.

et voila une installe polyvalente jusque 2010 pour l'analogique et la TNT pour la qualité.

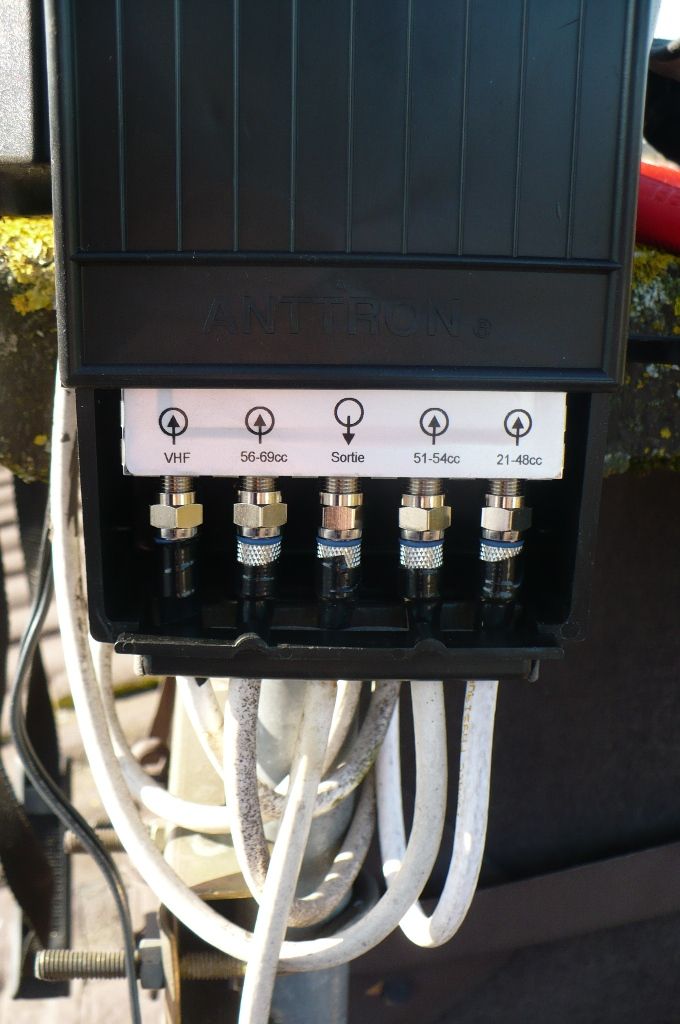

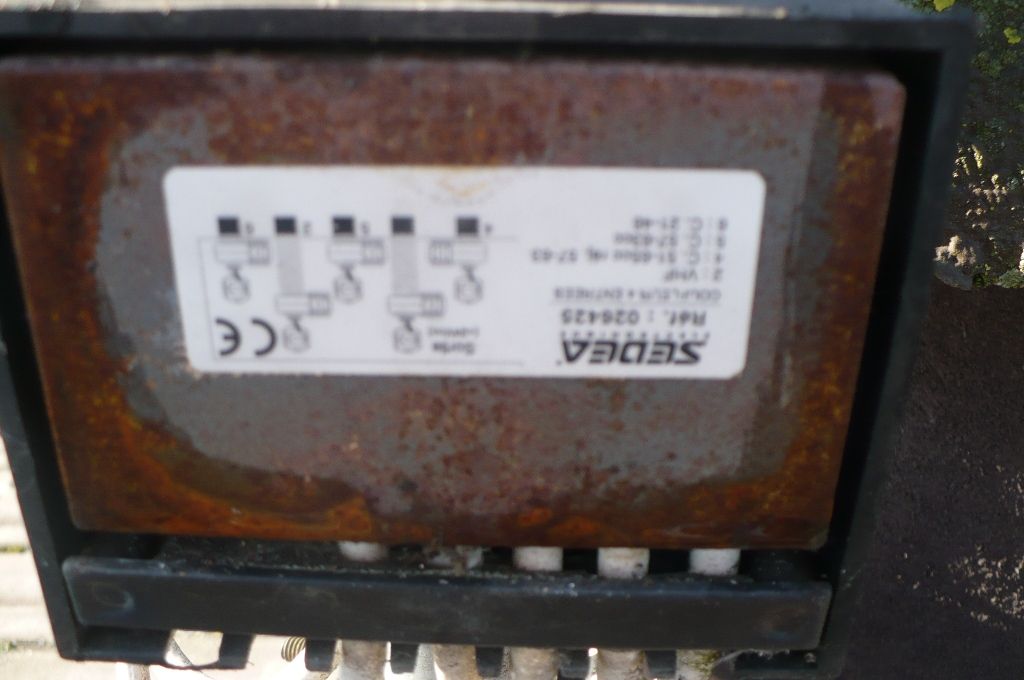

ancien coupleur sedea selectifnouveau coupleur ref c437 de chez anttron avec l'entree c21 c48 ideal pour bouvigny analogique et la TNT

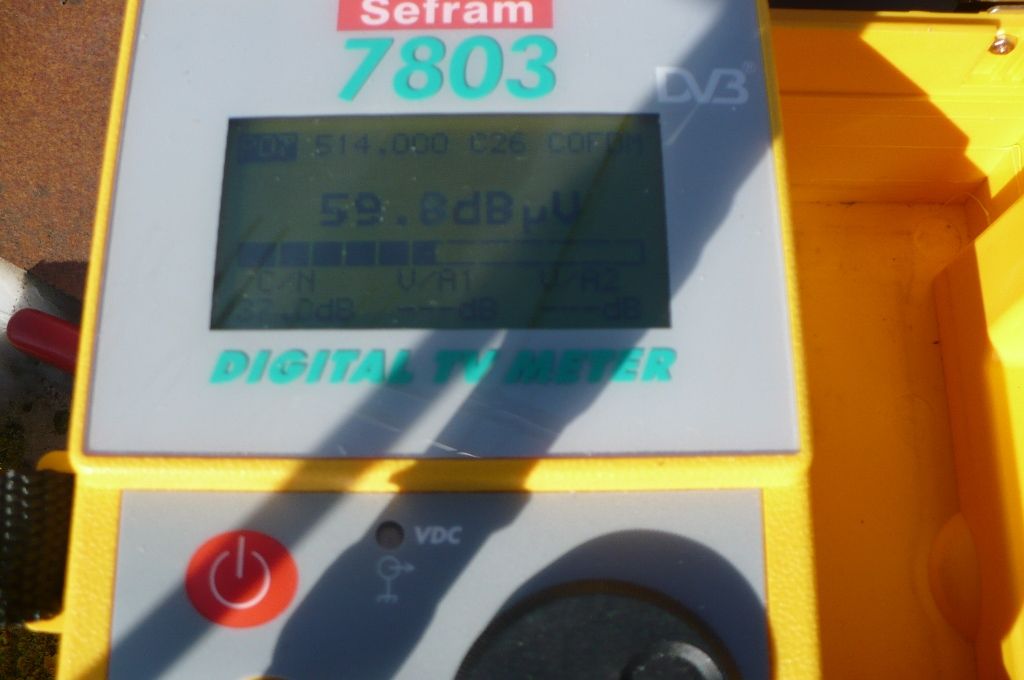

Mesure sur le canl c26 par exemple sur bouvigny vue de L'optex 2000  pour la TNT sur bouvigny
Repost 0
15 janvier 2009 4 15 /01 /janvier /2009 09:54


Voci un exemple de mât  bien courant dans nos régions ici nous sommes sur lambersart pour la 5, et la 6 analogique.
Vous avez la même chose sur le secteur du pas de calais  donc 2 antennes vers bouvigny en général une pour selective pour la 1.23 et une autre pour la 5 et 6 canaux 51-54

Et donc pour avoir l'ensemble de la TNT, il vous faut une antene soit type yagy sélective 21-48 adaptée aux canaux de la TNT de Bouvigny ou Lambersart.

Idéal lorsque que vous êtes proche  de l'émetteur sinon vous entendrez parler souvent d'antenne dit  trynnape ou ellispe pour réception difficile à très difficile ou dit antene à gain qui peut éviter le rajout d'un préampli et sont adaptées à la réception TNT,  puisque large bande 21-69.
Donc, peut recevoir la totalité des canaux de plusieurs sites d'émissions de votre choix en fonction de votre zone géographique



voici un exemple d'antenne trynnape 21-69 avec ici un préampli pour renforcer la réception en cas de faiblesse sur certains canaux  souvent  le cas chez nous sur le c30(m6/w9/nt1) dit R4  ou même le c35(TF1 etc..)

Attention ne mettez pas d'office un préamplificateur réglable de préference faible bruit et  si besoin commencez par le minimun de gain et augmenter au fur à mesure.
Sinon vous ferez pire que mieux car vous saturez les autres canaux et donc soit plus d'images ou gêles d'images réguliers.

c'est à dire que vous ajouter du bruit sur votre réception numérique
 et on parle aussi de taux d'erreur qui n'est plus correct pour l'adapatateur ou écran plat tnt intégré.

En quelque sorte comme la préparation d'une recette ajouté des épices au fur a mesure que le goût soit bon et  trop d'épices pas bon donc  !!!
c'est une image mais essai de faire simple

Repost 0
17 décembre 2008 3 17 /12 /décembre /2008 20:16

Sur cet exemple
Vous avez une installation idéal pour recevoir l'analogique actuel.
Comme ses 4 antennes, en commençant par le bas vous avez une antenne VHF canal 05 pour canal +, la 2 eme pour TF1,F2,F3, la 3 eme pour la 5,6, et la derniere en verticale a droite de la photo la Belge vers Tournai.
Plus deux boitiers blanc ou noir aussi.
suis du haut c'est un preampli pour la 5,6 ou la belge aussi
et en bas un coupleur qui rassemble toutes les antennes pour descendre sur un seul cable vers la tele ou vosu retrouverez généralement un boitier brancer sur le secteur 220 et et souvent pri pour un ampli mais en réalité c'est une alimentation qui envoit du 24 volts vial e cable d'antenne pour alimenter le boitier preamplicateur sur l'extérieur de votre mât. ici nous sommes sur l'emetteur de Bouvigny donc signal dès le départ etant proche de celui-ci.
installation standard pour une bonne partie du Nord pas de Calais.


  Ici  choix des nouvelles antennes de marque Télevés DAT 45 large bande c21-69 et de très bonne facture et adaptée à la TNT SD/HD
Et voilà le montage
final.
Certes haut de gamme pour les antennes surtout en etant a 10-15 km à vol d'oiseau de Bouvigny  et un renfort du mât tire -fond par des tendeurs en 3 points.
le mât étant encore ne bonne état il n'a pas etait  remplacé.

l'idéal aussi mettre un bon coaxial type 17 VATC faible perte et blindé .
Et logiquement de coloris noir pour l'exterieur car il resiste mieux aux U.V.
Et apres du blanc pour l'intérieur.

Donc, ici la TNT vers Bouvigny antenne à gauche de la photo en horizontale et TNT en verticale à droite de la photo vers Tournai belgique

Repost 0
